Progettato per scenari industriali ad alto consumo energetico, utilizza la tecnologia ceramica di accumulo di calore a nido di miele e converte l'energia termica dei gas di scarico per il riutilizzo attraverso un sistema di recupero del calore di scarico,aumento dell'efficienza termica a oltre l'85%. È adatto alle industrie ad alta temperatura come la metallurgia e la produzione di vetro, riducendo significativamente il consumo di carburante e le emissioni di carbonio,e raggiungere una situazione vantaggiosa per la produzione e la protezione dell'ambiente.

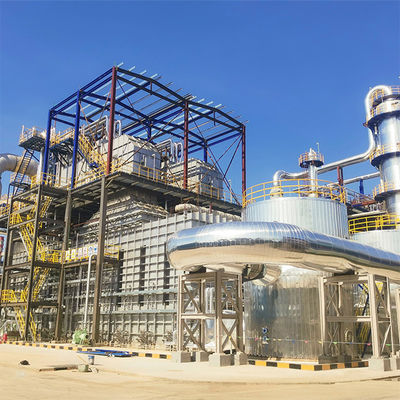

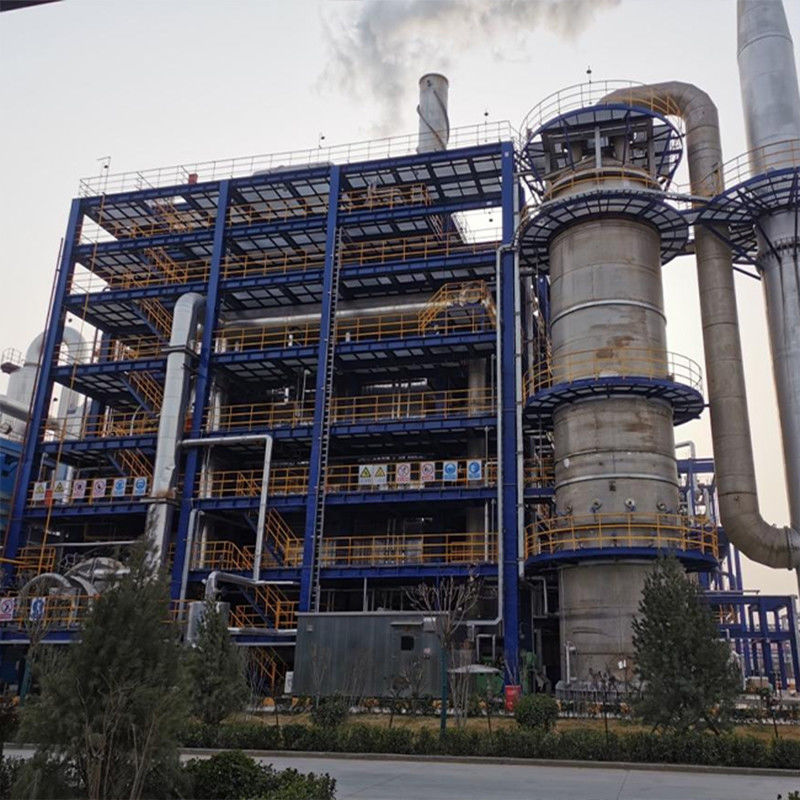

Immagine del prodotto:

Introduzione al prodotto:

Soluzione:RTO
Fonte di inquinamento:MMA
Capacità71603Nm3/h

Questo sistema di incenerimento integrato supporta un impianto di produzione di metacrilato di metile (MMA) da 100.000 TPY, che lavora:
(1) Acque reflue di processo concentrate: 9600 kg/h
(2) Acque reflue biochimiche: 3000 kg/h
(3) Liquido di rifiuti di componenti pesanti: 1264 kg/h a temperature di incenerimento di 950~1100°C

Il trattamento dei gas di combustione comprende:
(1) Recupero del calore tramite caldaia a calore di scarico + scambiatore di calore a piattaforma ad alta temperatura.
(2) Denitrificazione SNCR (iniezione di ammoniaca/urea).
(3) Torre di spegnimento + rimozione di acidi semi-secchi + filtrazione della polvere per emissioni conformi.
(4) Produrre 22 t/h di vapore surriscaldato a 4,3 MPaG/435°C per il riutilizzo dei processi.

Il sistema è costituito da un inceneritore di liquidi di scarico, un'unità di recupero del calore, un sistema di denitrificazione SNCR, una lavastoviglie a semi-seco, una colonna di depurazione delle acque reflue, un ventilatore a scarico indotto e una pila di scarico,con una superficie totale di 60 m x 30 m.

Teoria:
L'RTO è costituito da camere isolate riempite di materiali ceramici ad alta temperatura, durante il funzionamento l'aria inquinata entra nell'ossidante attraverso una camera di recupero di energia,in cui il supporto ceramico lo precalda prima di introdurlo nella camera di ossidazioneLa reazione di ossidazione avviene nella camera di combustione, convertendo l'aria carica di inquinanti in CO2 e vapore acqueo.rilascio di una quantità significativa di energia termica.

Il gas caldo e pulito esce attraverso il secondo letto di recupero, lasciando il calore nel mezzo ceramico.utilizzando il calore immagazzinato per riscaldare l'aria in entrata. Cambiando periodicamente i processi di entrata, uscita e depurazione, il flusso cambia direzione nell'ossidante, completando le fasi di pre riscaldamento, ossidazione, accumulo di calore e rilascio.Questo processo di stoccaggio del calore consente di riutilizzare l'energia termica rilasciata durante l'ossidazione, riducendo il consumo di carburante per il pre riscaldamento.

Per mantenere un'efficienza ottimale di recupero del calore, la direzione del flusso di processo viene regolarmente modificata utilizzando valvole di deviazione automatiche controllate dal sistema PLC.

Vantaggi:
(1) Efficienza di co-elaborazione:

Trattamento simultaneo delle acque reflue e dei liquidi di scarico con conformità garantita alle emissioni.

(2) Circolarità energetica:

Generano 22 t/h di vapore surriscaldato ad alta pressione come sottoprodotto, riutilizzato direttamente nel processo produttivo.

(3) Utilizzazione avanzata del calore:

Il recupero dell'energia in due fasi (caldaia a calore di scarto + scambiatore di piastre ad alta temperatura) raggiunge un'elevata efficienza termica, massimizzando il riutilizzo dell'energia.

(4) Disegno ottimizzato per lo spazio:

Disegno ottimizzato per lo spazio (1800 m2 di superficie) con componenti modulari, progettati specificamente per aree limitate.

(5) Purificazione in più fasi:

Denitrificazione SNCR integrata + raffreddamento Quench + deacidificazione semi-seca + rimozione delle polveri, conforme a severi standard ambientali.

Ricerca e sviluppo e produzione:

Ruiding ha istituito il centro tecnologico di ingegneria delle risorse di incenerimento pulito della provincia di Jiangsu e il laboratorio chiave del centro di innovazione congiunto JICUI-Ruidings.

Questo...il laboratorio è dotato di attrezzature di rilevamento avanzate quali la spettrometria di emissione di plasma a accoppiamento induttivo ICP, la spettrophotometria di assorbimento atomico, la spettrophotometria di fluorescenza atomica,analizzatore di cromatografia ionica ad alta temperatura a combustione, analizzatore della velocità di combustione ad alta temperatura e tester del punto di accensione rapido di equilibrio. possiede capacità per analisi dei metalli pesanti, analisi elementare, analisi del valore calorifico dei gas di scarico,rilevamento del punto di fusione delle ceneri, analisi della qualità delle acque delle caldaie di incenerimento, analisi delle acque reflue e analisi dei rifiuti volatili, ecc.

Prodotti correlati:

Clienti principali:

Introduzione alla Società:

Ruiding è esperto nell'ingegneria, nella fabbricazione, nella costruzione, nel servizio di messa in servizio di sistemi di trattamento della combustione dei rifiuti industriali, compresi gli ossidanti termici (denominati anche inceneritori),sistema di recupero del calore (caldaia), recipiente a pressione, sistema di trattamento dei gas di combustione (DeSOX, DeNOx) e scambiatore di calore a piastra, ecc.

Ruiding è stata autorizzata con il certificato EPC, il certificato ASME, il certificato di ingegneria per la protezione dell'ambiente di classe 2 (gas di scarico, liquidi di scarico, trattamento dei rifiuti solidi).Licenza di fabbricazione di caldaie di classe A, certificato di installazione di caldaie di classe A e certificato di ristrutturazione e manutenzione, certificato di progettazione e fabbricazione A2 per un recipiente per la stampa, certificato di progettazione e costruzione di condotte per la stampa GC1, GC2.

RuggitoLa nostra azienda copre una superficie di oltre 250.000 metri quadrati e conta quasi 300 addetti professionali e tecnici.diffuso in varie industrie nazionali e internazionali, con una quota di mercato significativa nel settore petrolchimico.

Domanda frequente:

1Qual è l'attività principale dell'azienda?- Sì.
Concentrarsi sulla ricerca e sviluppo, la progettazione, la produzione, l'installazione e la messa in servizio di tre rifiuti industriali (gas di scarico/rifiuti liquidi/rifiuti solidi) e di apparecchiature per il trattamento dell'incenerimento e di caldaie speciali;e fornire attrezzature di supporto (come scambiatori di calore, essiccatori di fanghi, ecc.).
2Hai la certificazione di qualificazione del settore?
L'azienda ha ora superato le certificazioni del sistema di gestione della qualità, dell'ambiente, della salute sul lavoro e dell'igiene e della sicurezza sul lavoro,e ha la qualifica di secondo livello per l'ingegneria di contrattazione per la protezione ambientale, Classe B di progettazione speciale di ingegneria ambientale, qualifica di fabbricazione di caldaie di classe A, certificato di installazione, ispezione e manutenzione di caldaie di classe A,Certificato di progettazione e fabbricazione di recipienti a pressione A2, certificato di progettazione e installazione di condotte a pressione GC1, GC2 e certificato di qualificazione di classe A per il controllo dell'inquinamento ambientale (rifiuti, gas di scarico, liquidi di scarico).
- Sì.3Quali sono i prodotti principali?
(1) Incineratore di gas di scarto:
Forno di ossidazione termica rigenerativa (RTO), forno di ossidazione catalitica rigenerativa (RC0), forno di ossidazione catalitica (C0), inceneritore termico ad alta temperatura (T0),forno di denitrificazione catalitica (SCR)
(2) Incineratore di rifiuti liquidi:
Incineratore liquido di rifiuti organici, incineratore liquido di rifiuti contenenti sale, incineratore di residui di componenti pesanti
(3) Incineratore di materiali solidi:
Incineratori a forno rotativo combinato, incineratori a pirolisi a gas, incineratori a letto fluidizzato, incineratori a passo
(4) Caldaia di livello A:
Caldaie modulari per il calore di scarico, caldaie per il calore di scarico in galleria, caldaie per l'incenerimento integrate forno-caldaia, caldaie a parete a membrana a grande cavità, caldaie a tubo di fuoco
(5) Scambiatore di calore a piastra:
Scambiatori di calore a piastra a pressione completamente saldati, scambiatori di calore a tubo a vortice ad alto rendimento, scambiatori di calore a tubo a spirale ad alto rendimento
(6) Macchine ausiliarie di incenerimento:
Asciugatrice di fanghi, bruciatore su misura, frantumatore di rifiuti solidi, catalizzatore VOC
4. in quali aspetti si riflettono i vantaggi tecnici? ha mai avuto esperienza di cooperazione transfrontaliera?

Abbiamo 29 tecnologie brevettate, che coprono i campi di ottimizzazione della struttura dell'incineratore, recupero del calore, ecc. La società ha un team di progettazione di prima classe in Cina,che abbia padroneggiato la tecnologia degli inceneritori e sia a conoscenza del funzionamento degli inceneritoriI progettisti hanno una solida base teorica e una ricca esperienza di progettazione e pratica.combinano il funzionamento di dispositivi avanzati in patria e all'estero per realizzare la progettazione di processi e struttureLa risposta di progettazione è rapida e il piano può essere modificato in tempo secondo le esigenze del compratore e possono essere fatti suggerimenti di ottimizzazione in base ai dati e ai processi del compratore.
5. Cosa comprende l'ambito di servizio?
Forniamo servizi completi di consulenza di progetto, progettazione di schemi, fabbricazione di attrezzature per l'installazione e la messa in servizio, e supporto per la ristrutturazione di condotte a pressione e caldaie.
6Ci sono casi di successo da riferire?
Ha servito molteplici industrie, tra cui petrolio, chimica, farmaceutica e smaltimento dei rifiuti solidi.Progetto di incenerimento liquido di rifiuti chimici, ecc.
7Come ottenere una cooperazione o un preventivo?
Potete presentare le vostre richieste tramite il modulo online del sito ufficiale o contattare direttamente:
Tel: +86 15606162805; +86 0510-87418884
Email: ruiding@rdee.com.cn
Indirizzo: zona di concentrazione industriale di Xinzhuang, città di Yixing, provincia del Jiangsu, Cina.
8C'è qualche cooperazione commerciale internazionale?
Tenendo i diritti indipendenti di importazione ed esportazione, possiamo fornire servizi di esportazione di attrezzature e di personalizzazione di soluzioni tecniche per i clienti d'oltremare.
