Forno rigenerativo modulare RTO+TO

Progettazione modulare ad alta efficienza termica

Visualizzazione:
Il forno rigenerativo è un apparecchio di riscaldamento industriale con elevate caratteristiche di efficienza e risparmio energetico, il cui vantaggio principale è il suo elevato rendimento termico.Immagazzina e rilascia calore attraverso corpi rigenerativi appositamente progettatiL'uso della tecnologia di combustione inversa può ridurre notevolmente il consumo di energia durante il funzionamento del sistema, riducendo al contempo efficacemente le emissioni inquinanti.specialmente nel controllo degli ossidi di azoto. La distribuzione della temperatura nel forno è uniforme e il processo di riscaldamento è stabile e affidabile.fornire soluzioni efficienti ed ecologiche per vari processi di riscaldamento.

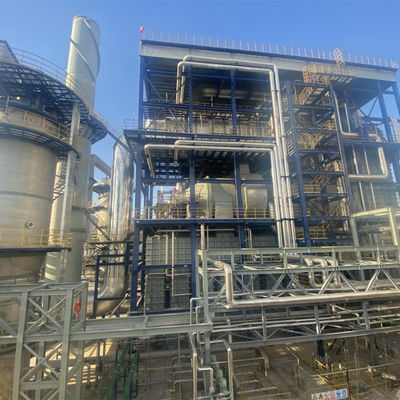

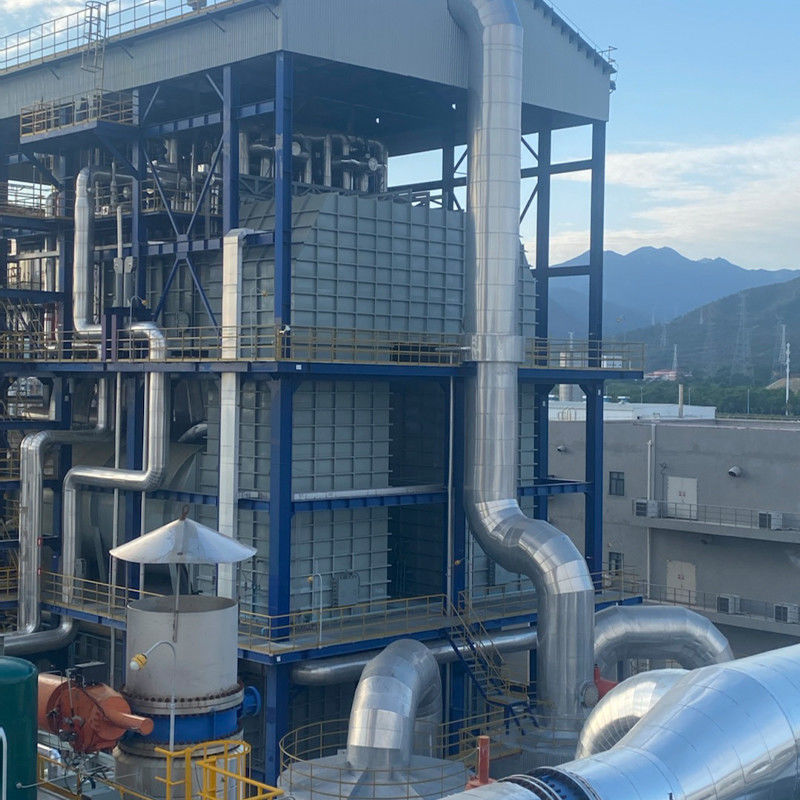

Immagine del prodotto:

Introduzione al prodotto:

Tempo accettato:Decembre 2021
Localizzazione:Guangdong Huizhou
Soluzione:Ossidante termico rigenerativo
Fonte di inquinamento:Gas di scarico e acque reflue

Il sistema di ossidante termico rigenerativo è stato specificatamente progettato da Ruiding per Huizhou Yuxin New Materials Co., Ltd.possiede la più grande capacità produttiva al mondo per impianti di produzione di anidride maleica.

Questo sistema di ossidante termico rigenerativo è in grado di trattare 150.000 tonnellate di anidride maleica e una piccola quantità di liquidi di scarto all'anno.Ruiding impiega in modo innovativo un processo autonomo di ossidante termico rigenerativo (RTO) o un processo autonomo di ossidante termico (TO) per il trattamento dei gas di scaricoQuesto segna la prima adozione al mondo di un nuovo processo che combina "RTO + TO + Waste Heat Recovery System", ottenendo il più grande volume di aria di lavorazione di 480,000 metri cubi standard per singola unità e trattamento 2Inoltre, il sistema di recupero del calore residuo cattura il calore residuo, convertendolo in vapore saturo ad una velocità di 200 tonnellate all'ora, con parametri di 9.45 MPaG e 535°CQuesto vapore saturo viene quindi utilizzato per fornire calore al sistema di desalinizzazione dell'acqua.

Il sistema occupa un'area di 35*59 metri e comprende componenti quali un separatore di nebbia, filtro termico, RTO, torre di lavaggio a spruzzo, precipitatore elettrostatico, TO,super riscaldatore a vapore ad alta pressione, reattore SCR, pre riscaldatore di gas di scarico, scambiatore di calore di gas di scarico di desalinizzazione, camino, ventola di avvio, ventola di ripresa e sistema di combustione.L'unità combinata RTO + TO garantisce che le emissioni di fumi soddisfino le norme ambientali.

Il progetto è stato completato meccanicamente il 30 settembre.2021, e ha concluso il debug a caldo, compreso l'essiccazione in forno, il 10 novembre,2021Ha ufficialmente iniziato la produzione e l'operazione all'inizio di dicembre 2021.

Teoria:
L'RTO è costituito da camere isolate riempite di materiali ceramici ad alta temperatura, durante il funzionamento l'aria inquinata entra nell'ossidante attraverso una camera di recupero di energia,in cui il supporto ceramico lo precalda prima di introdurlo nella camera di ossidazioneLa reazione di ossidazione avviene nella camera di combustione, convertendo l'aria carica di inquinanti in CO2 e vapore acqueo.rilascio di una quantità significativa di energia termica.

Il gas caldo e pulito esce attraverso il secondo letto di recupero, lasciando il calore nel mezzo ceramico.utilizzando il calore immagazzinato per riscaldare l'aria in entrata. Cambiando periodicamente i processi di entrata, uscita e depurazione, il flusso cambia direzione nell'ossidante, completando le fasi di pre riscaldamento, ossidazione, accumulo di calore e rilascio.Questo processo di stoccaggio del calore consente di riutilizzare l'energia termica rilasciata durante l'ossidazione, riducendo il consumo di carburante per il pre riscaldamento.

Per mantenere un'efficienza ottimale di recupero del calore, la direzione del flusso di processo viene regolarmente modificata utilizzando valvole di deviazione automatiche controllate dal sistema PLC.

Vantaggi:
(1) Nessuna zona di combustione a fiamma ad alta temperatura, combustione senza fiamma, con conseguente basso rumore di combustione e temperatura uniforme all'interno del forno.Questo non solo migliora l'efficienza della depurazione, ma prolunga anche la durata del forno.

(2) Il controllo automatico della combustione PLC garantisce un elevato livello di automazione, un funzionamento stabile e un'elevata sicurezza affidabile.

(3) La camera di accumulo di calore utilizza materiali ceramici per uno scambio termico diretto e graduale, con conseguente aumento uniforme della temperatura, che rafforza il trasferimento di calore all'interno del forno,consentendo una riduzione del volume dell'incineratoreCiò riduce significativamente i costi delle attrezzature, riduce al minimo l'impronta del terreno e riduce al massimo le spese di costruzione e installazione.

(4) Il RTO progettato da Ruiding utilizza un innovativo sistema di accumulo di calore a tre camere, che fornisce un forno ad alta temperatura e pressione di radiazione, riscaldamento rapido,notevoli effetti di scambio termico a bassa temperaturaIl risultato è un'elevata efficienza termica, basse temperature di scarico e notevoli risparmi energetici.

(5) Ruiding dispone di un laboratorio tecnologicamente avanzato di servizi di analisi ingegneristica dotato di attrezzature all'avanguardia.Questo laboratorio può analizzare e rilevare vari parametri critici dei rifiuti pericolosi, offrendo ai clienti soluzioni esclusive su misura per le loro esigenze specifiche e le condizioni dei rifiuti.

Ricerca e sviluppo e produzione:

Ruiding ha istituito il centro tecnologico di ingegneria delle risorse di incenerimento pulito della provincia di Jiangsu e il laboratorio chiave del centro di innovazione congiunto JICUI-Ruidings.

Questo...il laboratorio è dotato di attrezzature di rilevamento avanzate quali la spettrometria di emissione di plasma a accoppiamento induttivo ICP, la spettrophotometria di assorbimento atomico, la spettrophotometria di fluorescenza atomica,analizzatore di cromatografia ionica ad alta temperatura a combustione, analizzatore della velocità di combustione ad alta temperatura e tester del punto di accensione rapido di equilibrio. possiede capacità per analisi dei metalli pesanti, analisi elementare, analisi del valore calorifico dei gas di scarico,rilevamento del punto di fusione delle ceneri, analisi della qualità delle acque delle caldaie di incenerimento, analisi delle acque reflue e analisi dei rifiuti volatili, ecc.

Prodotti correlati:

Clienti principali:

Introduzione alla Società:

Ruiding è esperto nell'ingegneria, nella fabbricazione, nella costruzione, nel servizio di messa in servizio di sistemi di trattamento della combustione dei rifiuti industriali, compresi gli ossidanti termici (denominati anche inceneritori),sistema di recupero del calore (caldaia), recipiente a pressione, sistema di trattamento dei gas di combustione (DeSOX, DeNOx) e scambiatore di calore a piastra, ecc.

Ruiding è stata autorizzata con il certificato EPC, il certificato ASME, il certificato di ingegneria per la protezione dell'ambiente di classe 2 (gas di scarico, liquidi di scarico, trattamento dei rifiuti solidi).Licenza di fabbricazione di caldaie di classe A, certificato di installazione di caldaie di classe A e certificato di ristrutturazione e manutenzione, certificato di progettazione e fabbricazione A2 per un recipiente per la stampa, certificato di progettazione e costruzione di condotte per la stampa GC1, GC2.

RuggitoLa nostra azienda copre una superficie di oltre 250.000 metri quadrati e conta quasi 300 addetti professionali e tecnici.diffuso in varie industrie nazionali e internazionali, con una quota di mercato significativa nel settore petrolchimico.

Domanda frequente:

1Qual è l'attività principale dell'azienda?- Sì.
Concentrarsi sulla ricerca e sviluppo, la progettazione, la produzione, l'installazione e la messa in servizio di tre rifiuti industriali (gas di scarico/rifiuti liquidi/rifiuti solidi) e di apparecchiature per il trattamento dell'incenerimento e di caldaie speciali;e fornire attrezzature di supporto (come scambiatori di calore, essiccatori di fanghi, ecc.).
2Hai la certificazione di qualificazione del settore?
L'azienda ha ora superato le certificazioni del sistema di gestione della qualità, dell'ambiente, della salute sul lavoro e dell'igiene e della sicurezza sul lavoro,e ha la qualifica di secondo livello per l'ingegneria di contrattazione per la protezione ambientale, Classe B di progettazione speciale di ingegneria ambientale, qualifica di fabbricazione di caldaie di classe A, certificato di installazione, ispezione e manutenzione di caldaie di classe A,Certificato di progettazione e fabbricazione di recipienti a pressione A2, certificato di progettazione e installazione di condotte a pressione GC1, GC2 e certificato di qualificazione di classe A per il controllo dell'inquinamento ambientale (rifiuti, gas di scarico, liquidi di scarico).
- Sì.3Quali sono i prodotti principali?
(1) Incineratore di gas di scarto:
Forno di ossidazione termica rigenerativa (RTO), forno di ossidazione catalitica rigenerativa (RC0), forno di ossidazione catalitica (C0), inceneritore termico ad alta temperatura (T0),forno di denitrificazione catalitica (SCR)
(2) Incineratore di rifiuti liquidi:
Incineratore liquido di rifiuti organici, incineratore liquido di rifiuti contenenti sale, incineratore di residui di componenti pesanti
(3) Incineratore di materiali solidi:
Incineratori a forno rotativo combinato, incineratori a pirolisi a gas, incineratori a letto fluidizzato, incineratori a passo
(4) Caldaia di livello A:
Caldaie modulari per il calore di scarico, caldaie per il calore di scarico in galleria, caldaie per l'incenerimento integrate forno-caldaia, caldaie a parete a membrana a grande cavità, caldaie a tubo di fuoco
(5) Scambiatore di calore a piastra:
Scambiatori di calore a piastra a pressione completamente saldati, scambiatori di calore a tubo a vortice ad alto rendimento, scambiatori di calore a tubo a spirale ad alto rendimento
(6) Macchine ausiliarie di incenerimento:
Asciugatrice di fanghi, bruciatore su misura, frantumatore di rifiuti solidi, catalizzatore VOC
4. in quali aspetti si riflettono i vantaggi tecnici? ha mai avuto esperienza di cooperazione transfrontaliera?

Abbiamo 29 tecnologie brevettate, che coprono i campi di ottimizzazione della struttura dell'incineratore, recupero del calore, ecc. La società ha un team di progettazione di prima classe in Cina,che abbia padroneggiato la tecnologia degli inceneritori e sia a conoscenza del funzionamento degli inceneritoriI progettisti hanno una solida base teorica e una ricca esperienza di progettazione e pratica.combinano il funzionamento di dispositivi avanzati in patria e all'estero per realizzare la progettazione di processi e struttureLa risposta di progettazione è rapida e il piano può essere modificato in tempo secondo le esigenze del compratore e possono essere fatti suggerimenti di ottimizzazione in base ai dati e ai processi del compratore.
5. Cosa comprende l'ambito di servizio?
Forniamo servizi completi di consulenza di progetto, progettazione di schemi, fabbricazione di attrezzature per l'installazione e la messa in servizio, e supporto per la ristrutturazione di condotte a pressione e caldaie.
6Ci sono casi di successo da riferire?
Ha servito molteplici industrie, tra cui petrolio, chimica, farmaceutica e smaltimento dei rifiuti solidi.Progetto di incenerimento liquido di rifiuti chimici, ecc.
7Come ottenere una cooperazione o un preventivo?
Potete presentare le vostre richieste tramite il modulo online del sito ufficiale o contattare direttamente:
Tel: +86 15606162805; +86 0510-87418884
Email: ruiding@rdee.com.cn
Indirizzo: zona di concentrazione industriale di Xinzhuang, città di Yixing, provincia del Jiangsu, Cina.
8C'è qualche cooperazione commerciale internazionale?
Tenendo i diritti indipendenti di importazione ed esportazione, possiamo fornire servizi di esportazione di attrezzature e di personalizzazione di soluzioni tecniche per i clienti d'oltremare.
