Controllo intelligente ossidante termico rigenerativo resistente alle alte temperature riduce le perdite di calore

Controllo intelligente ossidante termico rigenerativo resistente alle alte temperature riduce le perdite di calore

Visualizzazione:

Adotta la tecnologia di combustione a accumulo di calore (RTO/RHT), decompone i gas nocivi attraverso l'ossidazione ad alta temperatura e riduce le emissioni di ossidi di azoto (NOx), rispettando severi standard ambientali,è una scelta ideale per le industrie chimiche e di rivestimento.il corpo di accumulo di calore in ceramica a nido di miele assorbe rapidamente il calore dei gas di combustione e lo trasferisce all'aria fredda per ottenere una produzione stabile ad alta temperatura, ed è ampiamente utilizzato in forni di riscaldamento metallurgico, forni da forgiatura e altri scenari.

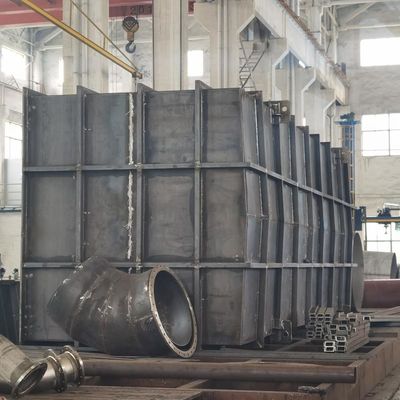

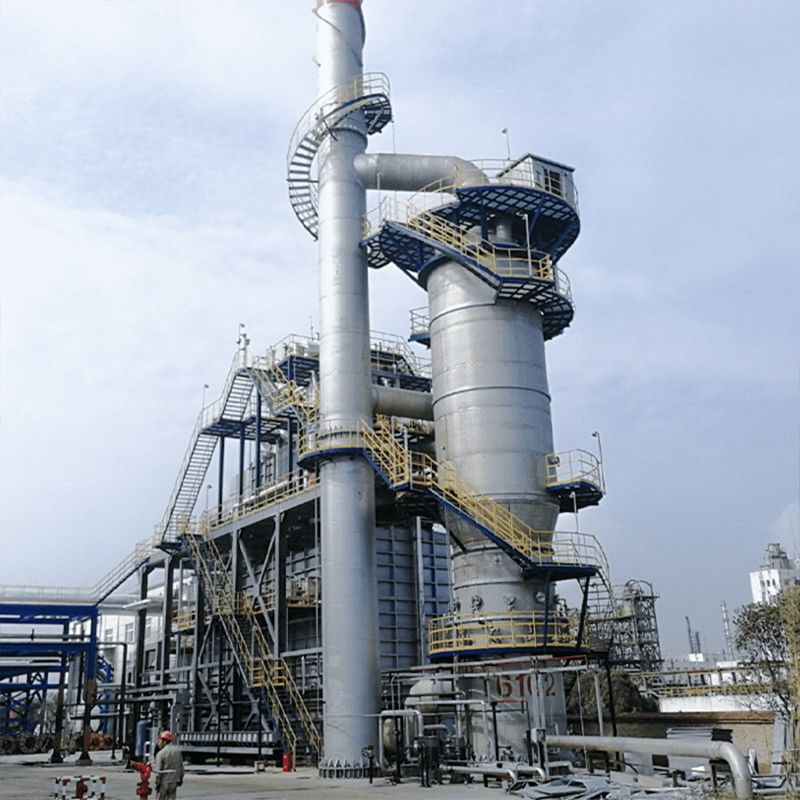

Immagine del prodotto:

Introduzione al prodotto:

Il sistema è personalizzato per la più grande unità di produzione di anidride maleico al mondo (Huizhou Yuxin).È la prima azienda al mondo ad adottare la catena di processo "RTO+TO+utilizzo della cascata di calore di scarto" per la produzione di, gas di scarico e liquido di scarico organico a bassa concentrazione di COV. Il gas di scarico è pre-decomposto mediante ossidazione da stoccaggio termico RTO (tasso di recupero del calore ≥ 95%),e l'incenerimento ad alta temperatura TO (800-1000°C) rafforza il trattamento dei componenti difficili da degradareIn combinazione con la coproduzione di vapore ad ultraalta pressione (9,45 MPaG), il gas di scarico/liquido di scarico è allo stesso tempo innocuo e basato sull'energia.SCR denitrificazione e altri moduliIl gas di scarico di incenerimento viene scaricato in conformità con le norme dopo una depurazione in più fasi.formando un "ciclo chiuso di controllo dell'inquinamento-regenerazione energetica-riscaldamento dei processi"Il valore annuale della fornitura di vapore di un singolo sistema supera i 100 milioni di yuan.

Capacità di trattamento dei gas:Capacità di trattamento di un'unità singola 480.000 Nm3/h (il più grande volume d'aria unitario al mondo)
Capacità di trattamento dei rifiuti liquidi:2,5 t/h (compreso il liquido dei rifiuti organici)
Scala di trattamento annuale:150.000 tonnellate di gas di scarico di anidride maleica e liquido di scarico di supporto
Produzione di vapore:200 t/h (vapore saturo ad alta pressione)
Parametri del vapore: 9.45 MPaG, 535°C (utilizzato direttamente per il riscaldamento del sistema di acqua desalinizzata)
Area del sito:35m×59m (disposizione molto intensiva)
Pre-trattamento:smorzatore, filtro caldo, scrubber a spruzzo
Unità di ossidazione:RTO (ossidante termico rigenerativo) + TO (inceneritore termico)
Dopo il trattamento:precipitatore elettrostatico, reattore SCR, scambiatore di calore di gas di scarico per desalinizzazione
Norme di emissione:in linea con le norme cinesi "Comprehensive Emission Standards for Air Pollutants" (GB 16297-1996) e i limiti dell'UE

Teoria:
L'RTO è costituito da camere isolate riempite di materiali ceramici ad alta temperatura, durante il funzionamento l'aria inquinata entra nell'ossidante attraverso una camera di recupero di energia,in cui il supporto ceramico lo precalda prima di introdurlo nella camera di ossidazioneLa reazione di ossidazione avviene nella camera di combustione, convertendo l'aria carica di inquinanti in CO2 e vapore acqueo.rilascio di una quantità significativa di energia termica.

Il gas caldo e pulito esce attraverso il secondo letto di recupero, lasciando il calore nel mezzo ceramico.utilizzando il calore immagazzinato per riscaldare l'aria in entrata. Cambiando periodicamente i processi di entrata, uscita e depurazione, il flusso cambia direzione nell'ossidante, completando le fasi di pre riscaldamento, ossidazione, accumulo di calore e rilascio.Questo processo di stoccaggio del calore consente di riutilizzare l'energia termica rilasciata durante l'ossidazione, riducendo il consumo di carburante per il pre riscaldamento.

Per mantenere un'efficienza ottimale di recupero del calore, la direzione del flusso di processo viene regolarmente modificata utilizzando valvole di deviazione automatiche controllate dal sistema PLC.

Vantaggi:
(1) Il volume d'aria di un singolo RTO è di 480.000 Nm3/h, che è la scala più grande del mondo ed è adatta alle esigenze di impianti chimici di un milione di tonnellate.Il liquido di scarico e il gas di scarico sono trattati in modo coordinato, e la compatibilità riguarda i derivati del processo come l'anidride maleica e l'anidride ftalica.
- Sì.
(2) La tecnologia originale di cogenerazione di vapore ad alta pressione a 9,45 MPaG/535°C migliora l'efficienza di recupero del calore del 25% rispetto al sistema convenzionale.e il vapore può guidare direttamente turbine industriali o riscaldare i processi.

- Sì.

(3) Adottando la tecnologia di accoppiamento di processo RTO+TO, la preossidazione RTO riduce il consumo di carburante TO, il tasso di rimozione globale dei COV è ≥99,5% e le emissioni di NOx sono <50 mg/m3.Il sistema di denitrificazione SCR utilizza un catalizzatore a bassa temperatura (180-300°C) per adattarsi alle fluttuazioni di temperatura dei gas di scarico, e la velocità di fuga dell'ammoniaca è di <3 ppm.
- Sì.
(4) La struttura modulare consente di risparmiare spazio e il sistema di controllo intelligente di supporto consente di operare senza controllo.con una riduzione cumulativa dei COV di oltre 500000 tonnellate all'anno.

Ricerca e sviluppo e produzione:

Ruiding ha istituito il centro tecnologico di ingegneria delle risorse di incenerimento pulito della provincia di Jiangsu e il laboratorio chiave del centro di innovazione congiunto JICUI-Ruidings.

Questo...il laboratorio è dotato di attrezzature di rilevamento avanzate quali la spettrometria di emissione di plasma a accoppiamento induttivo ICP, la spettrophotometria di assorbimento atomico, la spettrophotometria di fluorescenza atomica,analizzatore di cromatografia ionica ad alta temperatura a combustione, analizzatore della velocità di combustione ad alta temperatura e tester del punto di accensione rapido di equilibrio. possiede capacità per analisi dei metalli pesanti, analisi elementare, analisi del valore calorifico dei gas di scarico,rilevamento del punto di fusione delle ceneri, analisi della qualità delle acque delle caldaie di incenerimento, analisi delle acque reflue e analisi dei rifiuti volatili, ecc.

Prodotti correlati:

Clienti principali:

Introduzione alla Società:

Ruiding è esperto nell'ingegneria, nella fabbricazione, nella costruzione, nel servizio di messa in servizio di sistemi di trattamento della combustione dei rifiuti industriali, compresi gli ossidanti termici (denominati anche inceneritori),sistema di recupero del calore (caldaia), recipiente a pressione, sistema di trattamento dei gas di combustione (DeSOX, DeNOx) e scambiatore di calore a piastra, ecc.

Ruiding è stata autorizzata con il certificato EPC, il certificato ASME, il certificato di ingegneria per la protezione dell'ambiente di classe 2 (gas di scarico, liquidi di scarico, trattamento dei rifiuti solidi).Licenza di fabbricazione di caldaie di classe A, certificato di installazione di caldaie di classe A e certificato di ristrutturazione e manutenzione, certificato di progettazione e fabbricazione A2 per un recipiente per la stampa, certificato di progettazione e costruzione di condotte per la stampa GC1, GC2.

RuggitoLa nostra azienda copre una superficie di oltre 250.000 metri quadrati e conta quasi 300 addetti professionali e tecnici.diffuso in varie industrie nazionali e internazionali, con una quota di mercato significativa nel settore petrolchimico.

Domanda frequente:

1Qual è l'attività principale dell'azienda?- Sì.
Concentrarsi sulla ricerca e sviluppo, la progettazione, la produzione, l'installazione e la messa in servizio di tre rifiuti industriali (gas di scarico/rifiuti liquidi/rifiuti solidi) e di apparecchiature per il trattamento dell'incenerimento e di caldaie speciali;e fornire attrezzature di supporto (come scambiatori di calore, essiccatori di fanghi, ecc.).
2Hai la certificazione di qualificazione del settore?
L'azienda ha ora superato le certificazioni del sistema di gestione della qualità, dell'ambiente, della salute sul lavoro e dell'igiene e della sicurezza sul lavoro,e ha la qualifica di secondo livello per l'ingegneria di contrattazione per la protezione ambientale, Classe B di progettazione speciale di ingegneria ambientale, qualifica di fabbricazione di caldaie di classe A, certificato di installazione, ispezione e manutenzione di caldaie di classe A,Certificato di progettazione e fabbricazione di recipienti a pressione A2, certificato di progettazione e installazione di condotte a pressione GC1, GC2 e certificato di qualificazione di classe A per il controllo dell'inquinamento ambientale (rifiuti, gas di scarico, liquidi di scarico).
- Sì.3Quali sono i prodotti principali?
(1) Incineratore di gas di scarto:
Forno di ossidazione termica rigenerativa (RTO), forno di ossidazione catalitica rigenerativa (RC0), forno di ossidazione catalitica (C0), inceneritore termico ad alta temperatura (T0),forno di denitrificazione catalitica (SCR)
(2) Incineratore di rifiuti liquidi:
Incineratore liquido di rifiuti organici, incineratore liquido di rifiuti contenenti sale, incineratore di residui di componenti pesanti
(3) Incineratore di materiali solidi:
Incineratori a forno rotativo combinato, incineratori a pirolisi a gas, incineratori a letto fluidizzato, incineratori a passo
(4) Caldaia di livello A:
Caldaie modulari per il calore di scarico, caldaie per il calore di scarico in galleria, caldaie per l'incenerimento integrate forno-caldaia, caldaie a parete a membrana a grande cavità, caldaie a tubo di fuoco
(5) Scambiatore di calore a piastra:
Scambiatori di calore a piastra a pressione completamente saldati, scambiatori di calore a tubo a vortice ad alto rendimento, scambiatori di calore a tubo a spirale ad alto rendimento
(6) Macchine ausiliarie di incenerimento:
Asciugatrice di fanghi, bruciatore su misura, frantumatore di rifiuti solidi, catalizzatore VOC
4. in quali aspetti si riflettono i vantaggi tecnici? ha mai avuto esperienza di cooperazione transfrontaliera?

Abbiamo 29 tecnologie brevettate, che coprono i campi di ottimizzazione della struttura dell'incineratore, recupero del calore, ecc. La società ha un team di progettazione di prima classe in Cina,che abbia padroneggiato la tecnologia degli inceneritori e sia a conoscenza del funzionamento degli inceneritoriI progettisti hanno una solida base teorica e una ricca esperienza di progettazione e pratica.combinano il funzionamento di dispositivi avanzati in patria e all'estero per realizzare la progettazione di processi e struttureLa risposta di progettazione è rapida e il piano può essere modificato in tempo secondo le esigenze del compratore e possono essere fatti suggerimenti di ottimizzazione in base ai dati e ai processi del compratore.
5. Cosa comprende l'ambito di servizio?
Forniamo servizi completi di consulenza di progetto, progettazione di schemi, fabbricazione di attrezzature per l'installazione e la messa in servizio, e supporto per la ristrutturazione di condotte a pressione e caldaie.
6Ci sono casi di successo da riferire?
Ha servito molteplici industrie, tra cui petrolio, chimica, farmaceutica e smaltimento dei rifiuti solidi.Progetto di incenerimento liquido di rifiuti chimici, ecc.
7Come ottenere una cooperazione o un preventivo?
Potete presentare le vostre richieste tramite il modulo online del sito ufficiale o contattare direttamente:
Tel: +86 15606162805; +86 0510-87418884
Email: ruiding@rdee.com.cn
Indirizzo: zona di concentrazione industriale di Xinzhuang, città di Yixing, provincia del Jiangsu, Cina.
8C'è qualche cooperazione commerciale internazionale?
Tenendo i diritti indipendenti di importazione ed esportazione, possiamo fornire servizi di esportazione di attrezzature e di personalizzazione di soluzioni tecniche per i clienti d'oltremare.
