Interfaccia di espansione intercambiabile a caldo Caldaia di scarico 78000 Nm3/h Parametri dei gas di combustione

Interfaccia di espansione a scambio a caldo Caldaia di scarico per la trasformazione della linea di produzione

Visualizzazione:

La caldaia a calore di scarico si basa su un'architettura modulare pieghevole 3D,che consente l'installazione incorporata in spazi non standard ed è adatta per il recupero dei gas di scarico da fonti di calore discrete come forni per fabbriche alimentari e serbatoi di cottura per la fabbrica di cartaLa tecnologia di allineamento rapido senza saldatura riduce l'area del pavimento del 38% rispetto alle soluzioni tradizionali.con un'interfaccia di espansione intercambiabile a caldo (conformemente alle norme ISO14461), che supporta un ampliamento sincrono della capacità 1:1 dell'unità di recupero dei gas di scarico e delle attrezzature di produzione durante la trasformazione della linea di produzione,e garantisce che la fluttuazione della perdita di pressione del sistema è ≤ 3% quando più moduli sono collegati in parallelo tramite algoritmo intelligente di controllo del flusso dei gas di scarico.

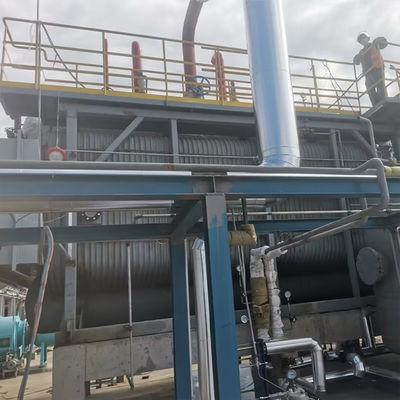

Immagine del prodotto:

Introduzione al prodotto:

Sulla base dell'architettura di protezione termica a due fasi di tipo P (sezione di protezione frontale per il raffreddamento dell'acqua per isolare l'impatto dei gas di scarico a 1280°C + sezione posteriore per il raffreddamento dell'acqua per stabilizzare la distribuzione del flusso di calore), l'uso innovativo della tecnologia di confluenza a vapore a più fasi (vapore saturo auto-prodotto 38,95 t/h + vapore esterno 26,35 t/h) e del sistema di alimentazione a rete di riscaldamento a doppio medio (acqua calda esterna 26,35 t/h).89 t/h) realizza il circuito chiuso dell'unità di trigenerazione calore-elettricità-acqua di metanolo a olefine (DMTO). Through the high-temperature superheater-low-temperature superheater gradient heat exchange design (water spray desuperheater precise temperature control ±5℃) and the five-level heating surface modular layout (evaporation section + high/low temperature economizer), il calore di scarico di 78000 Nm3/h a temperatura ultra elevata dei gas di combustione viene convertito in 65,3 t/h di vapore industriale (4,5 MPa, 420°C), la temperatura dei gas di scarico viene ridotta a 170°C,e l'efficienza di recupero del calore è superiore del 18% a quella delle caldaie tradizionali, che è adatto alle esigenze di cattura del carbonio e utilizzo delle cascate energetiche dei parchi chimici.

Le specifiche tecniche:

Vantaggi:

(1) Ricostruzione efficiente del calore di scarico:

Ottenere un utilizzo cascata del calore di scarico in un intervallo di temperatura ultra-ampio da 1280°C a 170°C, con un'efficienza termica aumentata del 18% rispetto agli standard industriali

(2) Cogenerazione multienergia:

Produrre sincronicamente vapore a media pressione (65,3 t/h) e acqua calda esterna (26,89 t/h), soddisfacendo i requisiti della fonte di calore del sistema di cattura del vapore e del carbonio del processo DMTO

(3) Resistente alle condizioni di lavoro estreme:

Resiste ad un'elevata corrosività (H2S≤200ppm) e ad un elevato tenore di polvere (≤50g/Nm3) a causa dell'impatto dei gas di scarico dell'inceneritore di CO

(4) Funzionamento e manutenzione intelligenti:

Controllo congiunto di soffiatura-raffreddamento-rifornimento dell'acqua completamente automatico, riducendo del 40% i costi di gestione e manutenzione

(5) Compliance ecologica:

La riduzione annuale delle emissioni di CO2 supera le 52.000 tonnellate, aiutando le aziende chimiche a migliorare i loro rating ESG

- Sì.

Ricerca e sviluppo e produzione:

Ruiding ha istituito il centro tecnologico di ingegneria delle risorse di incenerimento pulito della provincia di Jiangsu e il laboratorio chiave del centro di innovazione congiunto JICUI-Ruidings.

Questo...il laboratorio è dotato di attrezzature di rilevamento avanzate quali la spettrometria di emissione di plasma a accoppiamento induttivo ICP, la spettrophotometria di assorbimento atomico, la spettrophotometria di fluorescenza atomica,analizzatore di cromatografia ionica ad alta temperatura a combustione, analizzatore della velocità di combustione ad alta temperatura e tester del punto di accensione rapido di equilibrio. possiede capacità per analisi dei metalli pesanti, analisi elementare, analisi del valore calorifico dei gas di scarico,rilevamento del punto di fusione delle ceneri, analisi della qualità delle acque delle caldaie di incenerimento, analisi delle acque reflue e analisi dei rifiuti volatili, ecc.

Prodotti correlati:

Clienti principali:

Introduzione alla Società:

Ruiding è esperto nell'ingegneria, nella fabbricazione, nella costruzione, nel servizio di messa in servizio di sistemi di trattamento della combustione dei rifiuti industriali, compresi gli ossidanti termici (denominati anche inceneritori),sistema di recupero del calore (caldaia), recipiente a pressione, sistema di trattamento dei gas di combustione (DeSOX, DeNOx) e scambiatore di calore a piastra, ecc.

Ruiding è stata autorizzata con il certificato EPC, il certificato ASME, il certificato di ingegneria per la protezione dell'ambiente di classe 2 (gas di scarico, liquidi di scarico, trattamento dei rifiuti solidi).Licenza di fabbricazione di caldaie di classe A, certificato di installazione di caldaie di classe A e certificato di ristrutturazione e manutenzione, certificato di progettazione e fabbricazione A2 per un recipiente per la stampa, certificato di progettazione e costruzione di condotte per la stampa GC1, GC2.

RuggitoLa nostra azienda copre una superficie di oltre 250.000 metri quadrati e conta quasi 300 addetti professionali e tecnici.diffuso in varie industrie nazionali e internazionali, con una quota di mercato significativa nel settore petrolchimico.

Domanda frequente:

1Qual è l'attività principale dell'azienda?- Sì.
Concentrarsi sulla ricerca e sviluppo, la progettazione, la produzione, l'installazione e la messa in servizio di tre rifiuti industriali (gas di scarico/rifiuti liquidi/rifiuti solidi) e di apparecchiature per il trattamento dell'incenerimento e di caldaie speciali;e fornire attrezzature di supporto (come scambiatori di calore, essiccatori di fanghi, ecc.).
2Hai la certificazione di qualificazione del settore?
L'azienda ha ora superato le certificazioni del sistema di gestione della qualità, dell'ambiente, della salute sul lavoro e dell'igiene e della sicurezza sul lavoro,e ha la qualifica di secondo livello per l'ingegneria di contrattazione per la protezione ambientale, Classe B di progettazione speciale di ingegneria ambientale, qualifica di fabbricazione di caldaie di classe A, certificato di installazione, ispezione e manutenzione di caldaie di classe A,Certificato di progettazione e fabbricazione di recipienti a pressione A2, certificato di progettazione e installazione di condotte a pressione GC1, GC2 e certificato di qualificazione di classe A per il controllo dell'inquinamento ambientale (rifiuti, gas di scarico, liquidi di scarico).
- Sì.3Quali sono i prodotti principali?
(1) Incineratore di gas di scarto:
Forno di ossidazione termica rigenerativa (RTO), forno di ossidazione catalitica rigenerativa (RC0), forno di ossidazione catalitica (C0), inceneritore termico ad alta temperatura (T0),forno di denitrificazione catalitica (SCR)
(2) Incineratore di rifiuti liquidi:
Incineratore liquido di rifiuti organici, incineratore liquido di rifiuti contenenti sale, incineratore di residui di componenti pesanti
(3) Incineratore di materiali solidi:
Incineratori a forno rotativo combinato, incineratori a pirolisi a gas, incineratori a letto fluidizzato, incineratori a passo
(4) Caldaia di livello A:
Caldaie modulari per il calore di scarico, caldaie per il calore di scarico in galleria, caldaie per l'incenerimento integrate forno-caldaia, caldaie a parete a membrana a grande cavità, caldaie a tubo di fuoco
(5) Scambiatore di calore a piastra:
Scambiatori di calore a piastra a pressione completamente saldati, scambiatori di calore a tubo a vortice ad alto rendimento, scambiatori di calore a tubo a spirale ad alto rendimento
(6) Macchine ausiliarie di incenerimento:
Asciugatrice di fanghi, bruciatore su misura, frantumatore di rifiuti solidi, catalizzatore VOC
4. in quali aspetti si riflettono i vantaggi tecnici? ha mai avuto esperienza di cooperazione transfrontaliera?

Abbiamo 29 tecnologie brevettate, che coprono i campi di ottimizzazione della struttura dell'incineratore, recupero del calore, ecc. La società ha un team di progettazione di prima classe in Cina,che abbia padroneggiato la tecnologia degli inceneritori e sia a conoscenza del funzionamento degli inceneritoriI progettisti hanno una solida base teorica e una ricca esperienza di progettazione e pratica.combinano il funzionamento di dispositivi avanzati in patria e all'estero per realizzare la progettazione di processi e struttureLa risposta di progettazione è rapida e il piano può essere modificato in tempo secondo le esigenze del compratore e possono essere fatti suggerimenti di ottimizzazione in base ai dati e ai processi del compratore.
5. Cosa comprende l'ambito di servizio?
Forniamo servizi completi di consulenza di progetto, progettazione di schemi, fabbricazione di attrezzature per l'installazione e la messa in servizio, e supporto per la ristrutturazione di condotte a pressione e caldaie.
6Ci sono casi di successo da riferire?
Ha servito molteplici industrie, tra cui petrolio, chimica, farmaceutica e smaltimento dei rifiuti solidi.Progetto di incenerimento liquido di rifiuti chimici, ecc.
7Come ottenere una cooperazione o un preventivo?
Potete presentare le vostre richieste tramite il modulo online del sito ufficiale o contattare direttamente:
Tel: +86 15606162805; +86 0510-87418884
Email: ruiding@rdee.com.cn
Indirizzo: zona di concentrazione industriale di Xinzhuang, città di Yixing, provincia del Jiangsu, Cina.
8C'è qualche cooperazione commerciale internazionale?
Tenendo i diritti indipendenti di importazione ed esportazione, possiamo fornire servizi di esportazione di attrezzature e di personalizzazione di soluzioni tecniche per i clienti d'oltremare.
