Piastre concave e convesse piastre cuscino scambiatore di calore resistenza alla corrosione forte adattabilità

Piastre concave e convesse piastre cuscino scambiatore di calore resistenza alla corrosione forte adattabilità

Visualizzazione:

Rispetto agli scambiatori di calore a guscio e a tubo, gli scambiatori di calore a piastra a cuscino sono di dimensioni inferiori del 70%, più leggeri del 50% e hanno un coefficiente di trasferimento di calore 2-3 volte superiore;rispetto agli scambiatori di calore a placca di guarnizione, la struttura completamente saldata risolve completamente il rischio di perdite e ha un intervallo di pressione più ampio.Il suo design unico di canale di flusso a forma di cuscino tiene conto sia dell'efficienza del trasferimento di calore che della capacità di movimentazione dei fluidi, specialmente in scenari di scambio termico con piccole differenze di temperatura (come il recupero del calore di scarto), può raggiungere una temperatura di avvicinamento di 1 °C e massimizzare il recupero dell'energia termica di basso grado.

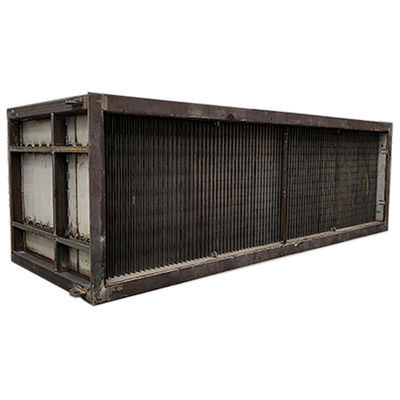

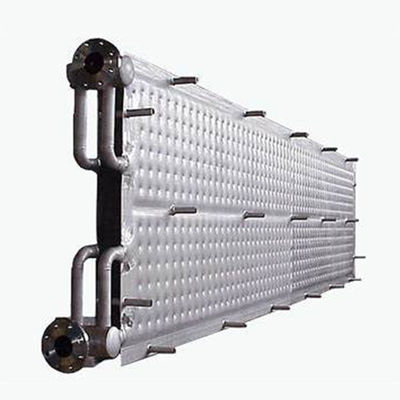

Immagine del prodotto:

Breve introduzione:

La configurazione principale del dispositivo di incenerimento catalitico Jiangsu Ruiding è un scambiatore di calore a piastre,il cui lato freddo tratta i gas di scarico contenenti materia organica di propilene e aldeidi/composti di acidi organici (concentrazione di COV 4.2-16.3%LEL), e il lato caldo è collegato a 480-520°C di gas di scarico catalitico dopo la depurazione.il sistema integrato di preriscaldamento dei gas di scarico raggiunge una fluttuazione di temperatura ≤ ± 10,8°C (verifica secondo la norma GB/T 20109).

Parametri del prodotto:

Vantaggi:
(1)Progettazione resistente alla corrosione di due materiali:
Utilizzo combinato di acciaio duplex S22053 + acciaio inossidabile S31603, adattato a ambienti corrosivi più complessi (come i gas di scarico contenenti ioni cloruro), prolungando la vita dell'apparecchiatura.

(2) Risparmio energetico a basse temperature e ad alta efficienza:
La temperatura di ingresso del lato freddo è di soli 82°C, che dopo lo scambio di calore sale a 188°C, e l'efficienza di recupero del calore di scarico a bassa temperatura è aumentata del 15%,riduzione dei costi di consumo energetico.

- Sì.(3) Capacità di elaborazione a flusso ultra-grande:
Il flusso di lavorazione a freddo raggiunge i 70,329 Nm3/h e il flusso a caldo raggiunge gli 83,945 Nm3/h, che è adattato alle esigenze di depurazione su larga scala dei gas di scarico di una produzione annuale di 90 Nm3/h.000 tonnellate di acido acrilico.

- Sì.(4) Ampia gamma di temperature e regolazione precisa:
La temperatura del lato caldo scende da 240°C a 150°C, e la temperatura del lato freddo aumenta di 106°C. La precisione di controllo della differenza di temperatura è mantenuta a ± 2°C,assicurando la stabilità dell'ossidazione catalitica.

Applicazione:
(1) Trasferimento di calore industriale: giacca del reattore, cristallizzatore di fusione, recupero del calore dei gas di scarico
- Sì.

(2) Protezione dell'ambiente: trattamento delle acque reflue, condensazione dei gas di scarico
- Sì.

(3) Sistema di raffreddamento: gelatiere a piastre, raffreddamento per immersione
- Sì.

(4) Apparecchiature energetiche: scambiatori di calore dei gas combustibili, circolazione di olio termico

Ricerca e sviluppo e produzione:

Ruiding ha istituito il centro tecnologico di ingegneria delle risorse di incenerimento pulito della provincia di Jiangsu e il laboratorio chiave del centro di innovazione congiunto JICUI-Ruidings.

Questo...il laboratorio è dotato di attrezzature di rilevamento avanzate quali la spettrometria di emissione di plasma a accoppiamento induttivo ICP, la spettrophotometria di assorbimento atomico, la spettrophotometria di fluorescenza atomica,analizzatore di cromatografia ionica ad alta temperatura a combustione, analizzatore della velocità di combustione ad alta temperatura e tester del punto di accensione rapido di equilibrio. possiede capacità per analisi dei metalli pesanti, analisi elementare, analisi del valore calorifico dei gas di scarico,rilevamento del punto di fusione delle ceneri, analisi della qualità delle acque delle caldaie di incenerimento, analisi delle acque reflue e analisi dei rifiuti volatili, ecc.

Prodotti correlati:

Clienti principali:

Introduzione alla Società:

Ruiding è esperto nell'ingegneria, nella fabbricazione, nella costruzione, nel servizio di messa in servizio di sistemi di trattamento della combustione dei rifiuti industriali, compresi gli ossidanti termici (denominati anche inceneritori),sistema di recupero del calore (caldaia), recipiente a pressione, sistema di trattamento dei gas di combustione (DeSOX, DeNOx) e scambiatore di calore a piastra, ecc.

Ruiding è stata autorizzata con il certificato EPC, il certificato ASME, il certificato di ingegneria per la protezione dell'ambiente di classe 2 (gas di scarico, liquidi di scarico, trattamento dei rifiuti solidi).Licenza di fabbricazione di caldaie di classe A, certificato di installazione di caldaie di classe A e certificato di ristrutturazione e manutenzione, certificato di progettazione e fabbricazione A2 per un recipiente per la stampa, certificato di progettazione e costruzione di condotte per la stampa GC1, GC2.

RuggitoLa nostra azienda copre una superficie di oltre 250.000 metri quadrati e conta quasi 300 addetti professionali e tecnici.diffuso in varie industrie nazionali e internazionali, con una quota di mercato significativa nel settore petrolchimico.

Domanda frequente:

1Qual è l'attività principale dell'azienda?- Sì.
Concentrarsi sulla ricerca e sviluppo, la progettazione, la produzione, l'installazione e la messa in servizio di tre rifiuti industriali (gas di scarico/rifiuti liquidi/rifiuti solidi) e di apparecchiature per il trattamento dell'incenerimento e di caldaie speciali;e fornire attrezzature di supporto (come scambiatori di calore, essiccatori di fanghi, ecc.).
2Hai la certificazione di qualificazione del settore?
L'azienda ha ora superato le certificazioni del sistema di gestione della qualità, dell'ambiente, della salute sul lavoro e dell'igiene e della sicurezza sul lavoro,e ha la qualifica di secondo livello per l'ingegneria di contrattazione per la protezione ambientale, Classe B di progettazione speciale di ingegneria ambientale, qualifica di fabbricazione di caldaie di classe A, certificato di installazione, ispezione e manutenzione di caldaie di classe A,Certificato di progettazione e fabbricazione di recipienti a pressione A2, certificato di progettazione e installazione di condotte a pressione GC1, GC2 e certificato di qualificazione di classe A per il controllo dell'inquinamento ambientale (rifiuti, gas di scarico, liquidi di scarico).
- Sì.3Quali sono i prodotti principali?
(1) Incineratore di gas di scarto:
Forno di ossidazione termica rigenerativa (RTO), forno di ossidazione catalitica rigenerativa (RC0), forno di ossidazione catalitica (C0), inceneritore termico ad alta temperatura (T0),forno di denitrificazione catalitica (SCR)
(2) Incineratore di rifiuti liquidi:
Incineratore liquido di rifiuti organici, incineratore liquido di rifiuti contenenti sale, incineratore di residui di componenti pesanti
(3) Incineratore di materiali solidi:
Incineratori a forno rotativo combinato, incineratori a pirolisi a gas, incineratori a letto fluidizzato, incineratori a passo
(4) Caldaia di livello A:
Caldaie modulari per il calore di scarico, caldaie per il calore di scarico in galleria, caldaie per l'incenerimento integrate forno-caldaia, caldaie a parete a membrana a grande cavità, caldaie a tubo di fuoco
(5) Scambiatore di calore a piastra:
Scambiatori di calore a piastra a pressione completamente saldati, scambiatori di calore a tubo a vortice ad alto rendimento, scambiatori di calore a tubo a spirale ad alto rendimento
(6) Macchine ausiliarie di incenerimento:
Asciugatrice di fanghi, bruciatore su misura, frantumatore di rifiuti solidi, catalizzatore VOC
4. in quali aspetti si riflettono i vantaggi tecnici? ha mai avuto esperienza di cooperazione transfrontaliera?

Abbiamo 29 tecnologie brevettate, che coprono i campi di ottimizzazione della struttura dell'incineratore, recupero del calore, ecc. La società ha un team di progettazione di prima classe in Cina,che abbia padroneggiato la tecnologia degli inceneritori e sia a conoscenza del funzionamento degli inceneritoriI progettisti hanno una solida base teorica e una ricca esperienza di progettazione e pratica.combinano il funzionamento di dispositivi avanzati in patria e all'estero per realizzare la progettazione di processi e struttureLa risposta di progettazione è rapida e il piano può essere modificato in tempo secondo le esigenze del compratore e possono essere fatti suggerimenti di ottimizzazione in base ai dati e ai processi del compratore.
5. Cosa comprende l'ambito di servizio?
Forniamo servizi completi di consulenza di progetto, progettazione di schemi, fabbricazione di attrezzature per l'installazione e la messa in servizio, e supporto per la ristrutturazione di condotte a pressione e caldaie.
6Ci sono casi di successo da riferire?
Ha servito molteplici industrie, tra cui petrolio, chimica, farmaceutica e smaltimento dei rifiuti solidi.Progetto di incenerimento liquido di rifiuti chimici, ecc.
